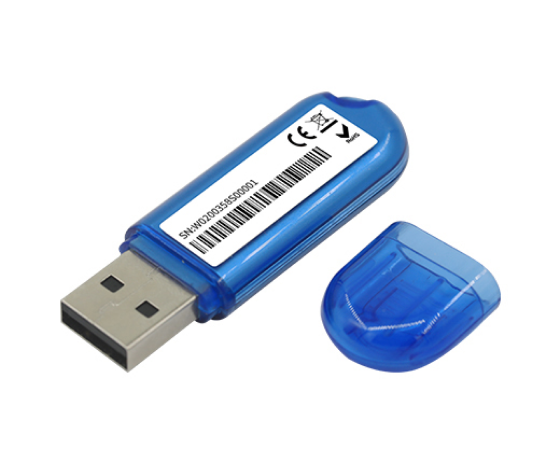

USB Dongle
BA10 是一款体积小巧的 USB 接口蓝牙无线模块，内置 PACOM mesh 程序。BA10 采用 Nordic nRF52840 蓝牙低能耗（BLE）SoC 方案，支持蓝牙 5.3，集成高性能 PCB 板载天线，芯片集成高性能 ARM CORTEX-M4 内核， 采用 32M + 32.768kHz 工业级晶振，并拥有 UART, I2C, SPI, ADC, DMA, PWM 等丰富的外设资源。
模块功能及引脚与 Nordic nRF52840 USB Dongle 模块一致，详细信息请访问：
关键特性
理想条件下，通信距离达 250 m
最大发射功率 6 mW，软件多级可调
支持全球免许可 ISM 2.4 GHz 频段
板载 32.768kHz 时钟晶体振荡器
内置高性能低功耗 ARM@Cortex-M4 处理器
丰富的资源 1024 kB Flash, 256 kB RAM
USB 供电，USB 进行了 ESD 防护处理
工业级标准设计，支持 -40 ~ 85 °C 长时间使用
射频参数
工作频段
2360~2500 MHz，支持 ISM 频段
最大发射功率
8 dBm
接收灵敏度
-103 dBm@BLE 125 kbps（长距离模式），-95 dBm@BLE 1 Mbps
参考距离
125 m 半径开放范围，空中速率 1 Mbps
硬件参数
IC
nRF52840
FLASH
1024 kB
RAM
256 kB
内核
ARM@ Cortex® -M4
晶振频率
32 MHz / 32.768 kHz
支持协议
BLE 5.3
供电方式
USB / 1.27 mm 孔
接口方式
USB / 1.27 mm 孔
外形尺寸
59 × 18 mm
射频接口
PCB 板载天线
电器参数
工作电压
4.35 V
5 V
5.5 V
通信电平
0 V
3.3 V
3.6 V
发射电流 TX only run current (DCDC, 3 V) PRF = +8 dBm
---
17.05 mA
---
发射电流 TX only run current (DCDC, 3 V) PRF = +4 dBm
---
12.68 mA
---
发射电流 TX only run current (DCDC, 5 V, REG0 out = 3.3 V) PRF= 0 dBm
---
7.25 mA
---
发射电流 TX only run current (DCDC, 3 V) PRF = 0 dBm
---
7.63 mA
---
发射电流 TX current (3 V) 1 Mbps BLE measured from VBAT with PRF = 9 dBm
---
32 mA
---
接收电流 RX only run current (DCDC, 3 V) 1 Mbps / 1 Mbps BLE
---
7.71 mA
---
接收电流 RX only run current (DCDC, 3 V) 2 Mbps / 2 Mbps BLE
---
8.27 mA
---
工作温度
-40 °C
---
85 °C
